Как сделать план эвакуации людей при пожаре

16.02.2021

План эвакуации людей при пожаре составляется для зданий или сооружений (кроме жилых домов), в которых могут одновременно находиться 50 и более человек, а также на объекте с постоянными рабочими местами на этаже для 10 и более человек.

План эвакуации людей при пожаре составляется для зданий или сооружений (кроме жилых домов), в которых могут одновременно находиться 50 и более человек (далее - объект защиты с массовым пребыванием людей), а также на объекте с постоянными рабочими местами на этаже для 10 и более человек. Разработку плана организует руководитель организации, размещая их на видных местах.
(В соответствии с п.5 Правил противопожарного режима в РФ (утв. Постановлением Правительства РФ от 16.09.2020 г. №1479)

При изготовлении планов следует руководствоваться положениями ГОСТ Р 12.2.143-2009 «Система стандартов безопасности труда (ССБТ). Системы фотолюминесцентные эвакуационные. Требования и методы контроля», который является единственным документом в области стандартизации, устанавливающим внятные требования к планам эвакуации людей при пожаре и за исключением некоторых пунктов включен в «Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 года N 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (утв. Приказом Росстандарта от 14 июля 2020 г. № 1190)

Виды планов эвакуации

План эвакуации	Пояснение	Размер плана
Этажный	Этажные планы эвакуации разрабатывают для всего этажа	600 × 400 мм
Секционный	Секционные планы эвакуации разрабатывают: Если площадь этажа более 1000 м²; При наличии на этаже нескольких обособленных эвакуационных выходов, отделенных от других частей этажа стеной, перегородкой; При наличии на этаже раздвижных, подъемно-опускных и вращающихся дверей, турникетов; При сложных (запутанных или протяженных) путях эвакуации	600 × 400 мм
Локальный	Локальные планы эвакуации разрабатывают для отдельных помещений (номеров гостиниц, общежитий, больничных палат, кают пассажирских судов и т.д.)	400 × 300 мм

Для выполнения планов эвакуации людей при пожаре понадобится этажная (секционная) планировка здания (в электронном и/или бумажном виде), на которую в графическом редакторе наносятся следующие цветографические изображения знаков безопасности в соответствии с ГОСТ 12.4.026-2015:

Знаки безопасности

А. Эвакуационные пути

ведущие к эвакуационным выходам обозначают сплошной линией зеленого цвета с указанием направления движения.
ведущие к аварийным выходам обозначают штриховой линией зеленого цвета с указанием направления движения.

Б. Эвакуационные выходы

В. Аварийные выходы

Г. Лестницы и лестничные клетки,
предназначенные для эвакуации людей

Д. Места размещения самого плана эвакуации

Е. Места размещения средств противопожарной защиты

Ж. Спасательные и медицинские средства, средства связи

Оформление плана эвакуации людей при пожаре

Высота знаков безопасности и символов на плане эвакуации должна быть от 8 до 15 мм, на одном плане эвакуации они должны быть выполнены в едином масштабе. Знаки безопасности и символы допускается дополнять цифровыми, буквенными или буквенно-цифровыми обозначениями.
Надписи и графические изображения на плане эвакуации (кроме знаков безопасности и символов) должны быть черного цвета независимо от фона. Высота шрифта - не менее 3 мм.
Для знаков безопасности, символов и условных графических обозначений должны быть даны пояснения их смыслового значения в текстовой части плана эвакуации.
На этажных планах эвакуации в графической части должен быть указан номер этажа.
Текстовая часть планов эвакуации должна содержать инструкцию о действиях при пожаре, дополненную для наглядности знаками безопасности.
Планы эвакуации утверждаются руководителем организации.
Планы эвакуации вывешиваются на видных местах в соответствии с местом расположения, указанном на плане.
При проведении работ по реконструкции или перепланировке здания в план эвакуации должны быть внесены соответствующие изменения!

В соответствии с п.7.6.3 СП 52.13330.2016 «Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95*» в местах размещения плана эвакуации (по путям эвакуации) выполняется аварийное (эвакуационное) освещение.

Конкретные требования к аварийному освещению и примеры его выполнения можно посмотреть в СП 439.1325800.2018 «Здания и сооружения. Правила проектирования аварийного освещения».

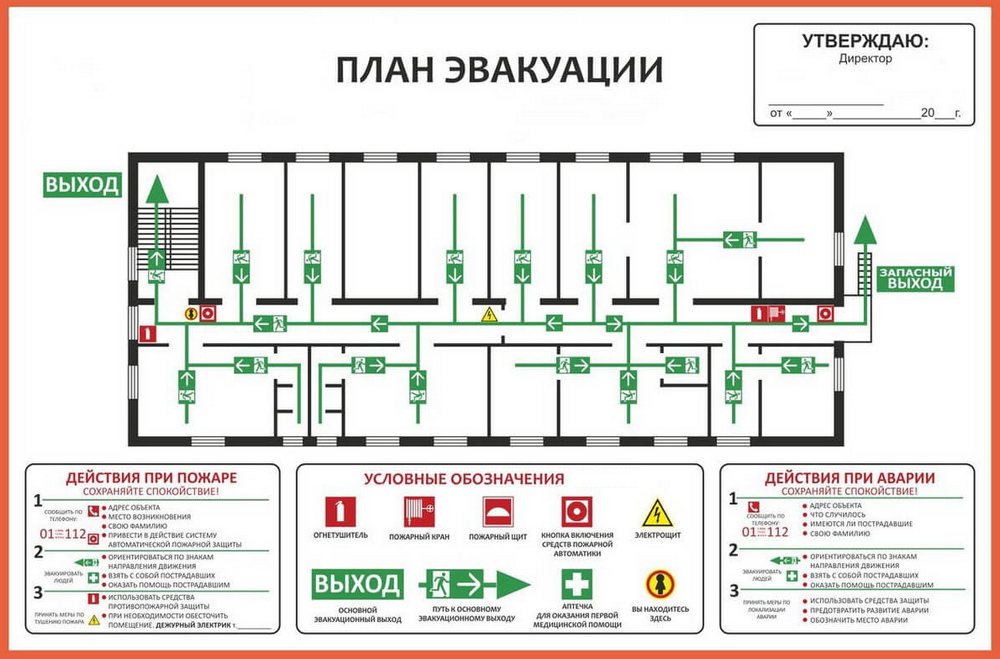

Пример выполнения плана эвакуации при пожаре

Фотолюминесцентное исполнение планов эвакуации

ГОСТ Р 12.2.143-2009 включён в «Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 22 июля 2008 года N 123-ФЗ «Технический регламент о требованиях пожарной безопасности» за исключением пунктов 4.5, 4.5.1, 4.5.2, 6.2.7, 6.2.8. При этом именно п.6.2.7 указывает, что планы эвакуации следует выполнять на основе фотолюминесцентных материалов.

Позиция МЧС России заключается в свободном принятии собственником здания решения о выполнении планов эвакуации в фотолюминесцентном исполнении. ФГБУ ВНИИПО МЧС России, например, подчёркивает, что в настоящий момент не существует обязательного нормативного документа, устанавливающего правила выполнения планов эвакуации.
