Проектирование системы внутреннего противопожарного водопровода

Проектирование системы внутреннего противопожарного водопровода (ВППВ) является важным этапом обеспечения пожарной безопасности зданий и сооружений. ВППВ предназначен для подачи воды к местам тушения пожара внутри здания и служит основной мерой защиты в случае возникновения возгорания. Такие системы обязательны для зданий с большой площадью, многоэтажных жилых домов, общественных и административных зданий, промышленных предприятий и складов.

Основные цели и задачи системы внутреннего противопожарного водопровода:

Обеспечение оперативной подачи воды к очагу пожара с необходимым давлением и расходом для его ликвидации.
Снижение времени реагирования на пожар путем обеспечения легкого доступа к пожарным кранам и гидрантам.
Обеспечение безопасности людей путем своевременного тушения возгорания и минимизации распространения огня и дыма.
Создание условий для работы пожарных подразделений при тушении пожаров в зданиях.

Основные компоненты системы внутреннего противопожарного водопровода

Система внутреннего противопожарного водопровода включает следующие основные компоненты:

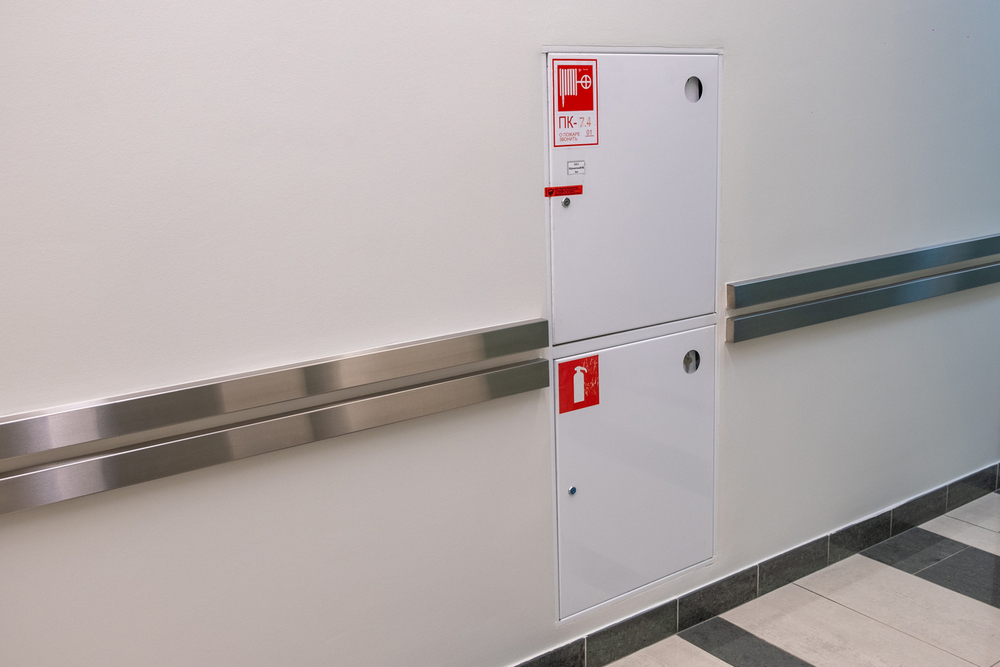

Пожарные краны (ПК)

Устанавливаются на всех этажах здания в легкодоступных местах (лестничные клетки, коридоры).
Оснащены пожарными рукавами, стволами и кран-буксами.

Пожарные насосы и насосные станции

Используются для обеспечения необходимого давления воды в системе.
Работают в автоматическом режиме, включаясь при срабатывании датчиков давления или открытии пожарного крана.

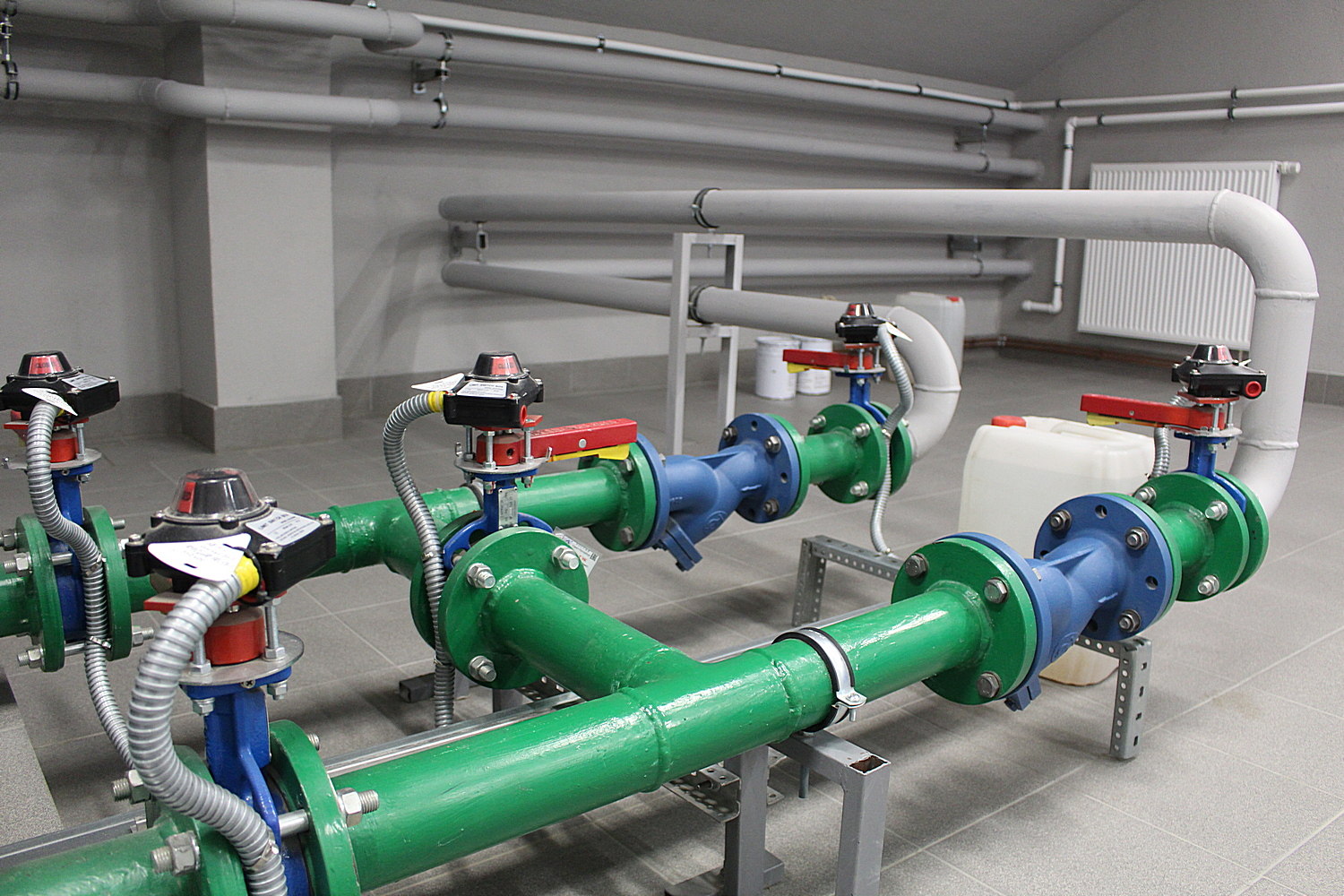

Водопроводные трубы и стояки

Прокладываются по зданию для подачи воды к пожарным кранам. Могут быть выполнены из стальных, оцинкованных, пластиковых или композитных материалов.
Основные стояки соединяют пожарные краны на каждом этаже с магистральной водопроводной линией.

Автоматические устройства управления

Система управления насосами и клапанами, обеспечивающая автоматический запуск насоса при открытии пожарного крана или по команде из центра управления.

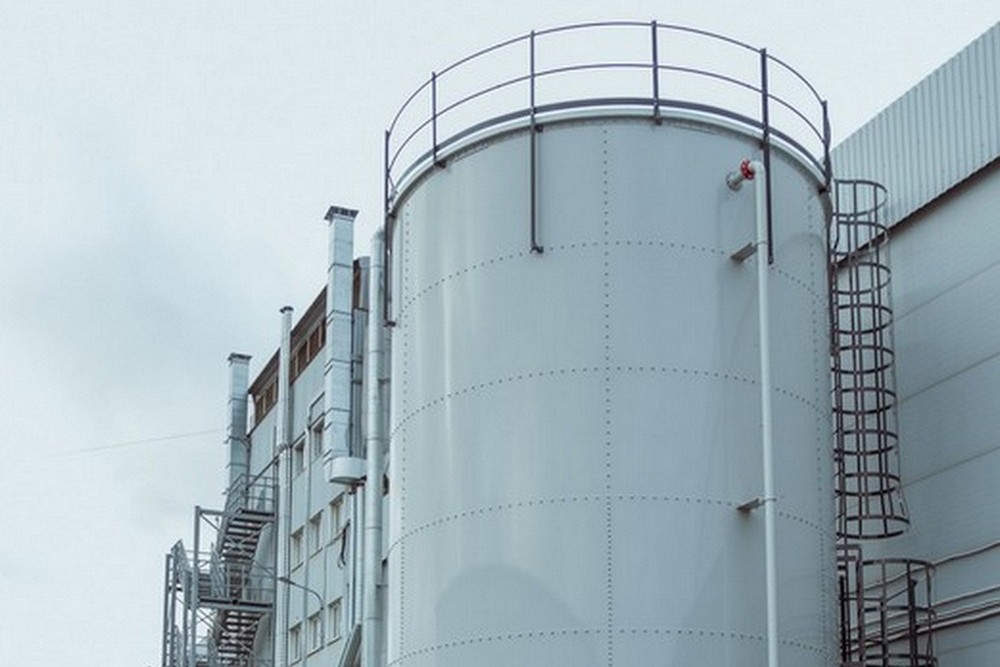

Резервуары для хранения воды

Используются в случаях, когда давление в магистральном водопроводе недостаточно для подачи воды на высоту здания.

Контрольные и сигнальные устройства

Манометры, сигнализаторы давления, устройства дистанционного контроля для мониторинга состояния системы и управления ею.

Этапы проектирования системы внутреннего противопожарного водопровода

1. Анализ объекта и исходные данные

Оценка назначения здания, его этажности, площади, особенностей планировки и характеристик материалов, находящихся в здании.
Анализ требований нормативных документов и расчетных параметров (давление воды, расход, количество пожарных кранов).

2. Разработка технического задания

Формирование технического задания на проектирование с учетом всех особенностей объекта, требований заказчика и нормативных документов.

3. Определение схемы водоснабжения и гидравлический расчет

Выбор схемы водоснабжения (от внешнего водопровода, от резервуара с насосной станцией и т.д.).
Проведение гидравлических расчетов для определения диаметра трубопроводов, давления в системе, расхода воды и выбора оборудования.
Определение необходимого количества пожарных кранов и их размещения на этажах.

4. Проектирование системы трубопроводов и стояков

Разработка плана прокладки трубопроводов и стояков с учетом планировки здания, конструктивных особенностей, наличия преград и других факторов.
Определение мест установки пожарных кранов, насосных станций, контрольных устройств и клапанов.

5. Проектирование автоматизированной системы управления

Проектирование системы управления, включающей контроль работы насосов, сигнализацию, контроль давления в системе.
Разработка алгоритмов управления и сигнализации для оперативного реагирования в случае пожара.

6. Согласование проекта и получение разрешений

Согласование проектной документации с органами государственного пожарного надзора и другими заинтересованными организациями.
Получение разрешений на выполнение строительно-монтажных работ.

Особенности проектирования системы внутреннего противопожарного водопровода

Этажность и площадь здания: Определяют количество пожарных кранов, насосов и емкостей для хранения воды.
Наличие подвалов, чердаков и подвальных этажей: Требует особого подхода к проектированию трубопроводной системы и обеспечению доступа к пожарным кранам.
Давление в магистральном водопроводе: Влияет на выбор схемы подачи воды и необходимость установки насосов и резервуаров.
Категория пожарной опасности здания: Определяет требования к производительности системы и объему подаваемой воды.

Проектирование системы внутреннего противопожарного водопровода требует учета множества факторов, таких как характеристики здания, требования нормативных документов и особенности эксплуатации. Правильно спроектированная система ВППВ обеспечивает надежную и эффективную защиту здания от пожаров и способствует повышению уровня безопасности людей и имущества.
